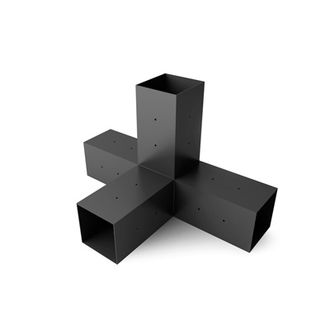

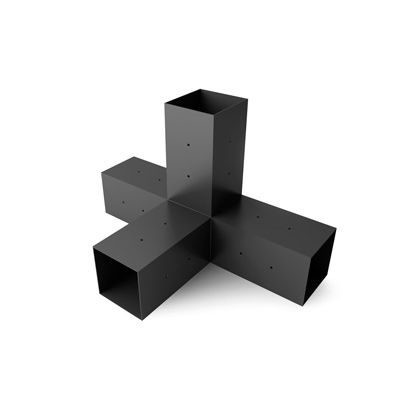

QUATRO – Крепежный элемент, позволяющий осуществить соединение бруса в трех плоскостях с удлинением. Крепеж применяется для увеличения конструкции беседки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса Сталь
Габаритные размеры 300х300х490 мм ±10мм
Диапазон рабочих температур От -50 0С до +60 0С
Относительная влажность воздуха От 10% до 70%
Допустимая нагрузка на край Не более 90 кг
Масса 5,42 кг
КОМПЛЕКТ ПОСТАВКИ
Наименование Количество
Кронштейн HABERCUBE QUATRO 1 шт.
Шуруп 6х50мм 83388шт.
Паспорт изделия HABERCUBE QUATRO 1 шт.
ИНСТРУКИЯ ПО ИСПОЛЬЗОВАНИЮ

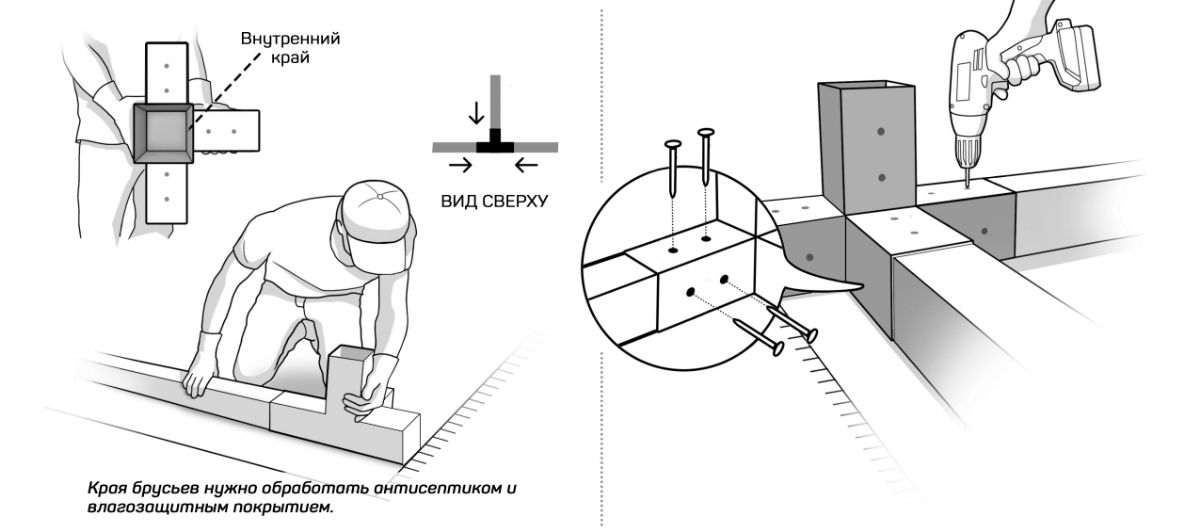

Перед установкой, замерьте внутреннюю часть кронштейна, и на это расстояние от края бруса нанесите антисептик и влагозащитное покрытие, для увеличения срока службы изделия.
В случае установки верхней обвязки в кронштейн необходимо вставить брус (100х100мм), доводя его до внутреннего края кронштейна. После чего зафиксировать его двумя шурупами 4,5х50мм. В случае установки опорного столба в кронштейн, необходимо протолкать брус до упора.
Зазор между кронштейном и брусом необходимо герметизировать силиконовым герметиком.
