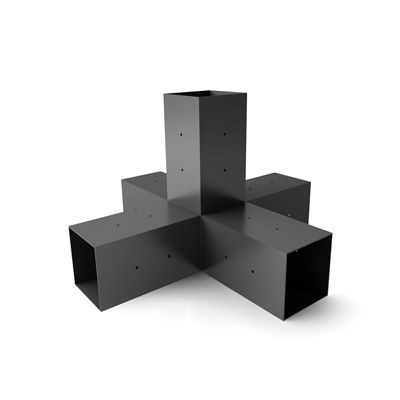

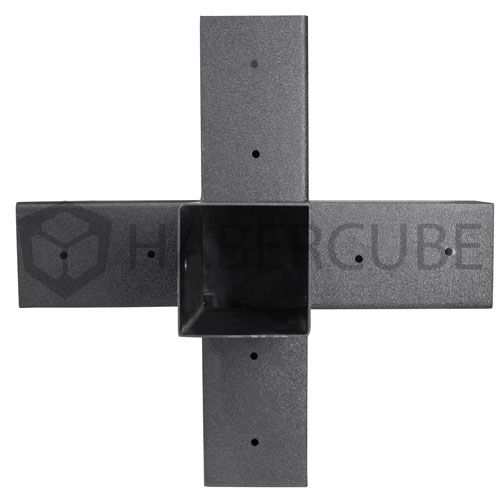

QWIN+SOLO - Крепежный элемент, позволяющий осуществить соединение бруса в пяти направлениях. Крепеж применяется для увеличения конструкции беседки. В комплекте QWIN 1шт, SOLO 1шт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса Сталь
Габаритные размеры QWIN (SOLO) 490х490х300 мм ±10мм (170х170х195 мм ±10мм)
Диапазон рабочих температур От -50 0С до +60 0С
Относительная влажность воздуха От 10% до 70%
Допустимая нагрузка на край Не более 90 кг
Масса 6,08 кг (2,14 кг)
КОМПЛЕКТ ПОСТАВКИ
Наименование Количество
Кронштейн HABERCUBE QWIN 1 шт.
Кронштейн HABERCUBE SOLO 1 шт.
Шуруп 6х50мм 14шт.
Паспорт изделия HABERCUBE QWIN+SOLO 1 шт.
ИНСТРУКИЯ ПО ИСПОЛЬЗОВАНИЮ
Перед установкой, замерьте внутреннюю часть кронштейна, и на это расстояние от края бруса нанесите антисептик и влагозащитное покрытие, для увеличения срока службы изделия.

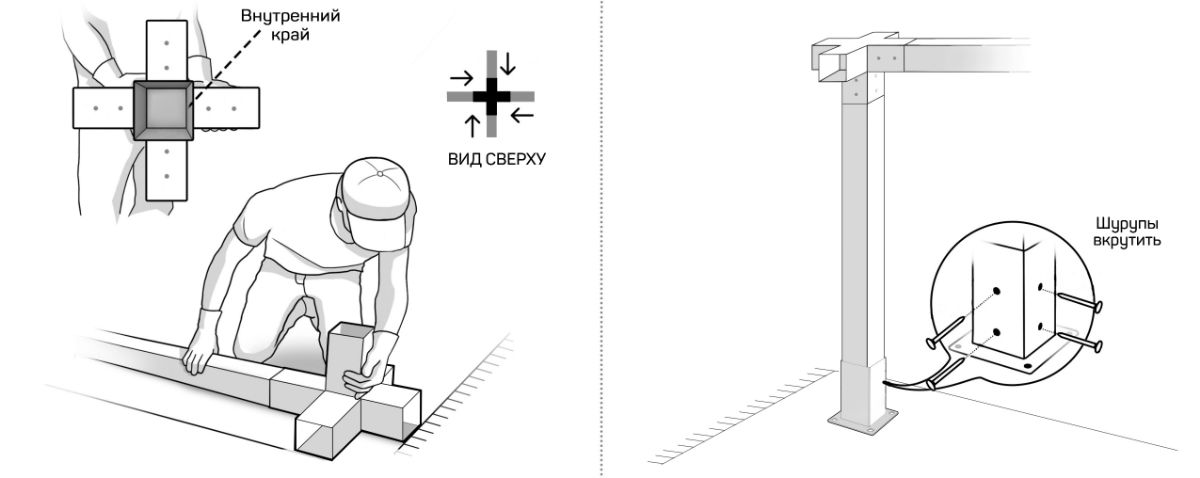

Для установки верхнего кронштейна QWIN необходимо вставить брус (100х100мм), доводя его до упора. После чего зафиксировать его двумя шурупами 4,5х50мм. Для установки нижнего кронштейна SOLO приподнимите брус и поставьте его вертикально вниз до упора, столб должен быть установлен под прямым углом. После чего зафиксируйте внутренний брус четырьмя шурупами 4,5х50мм. Проверьте ровность установки с помощью уровня, и только после выставления бруса по уровню зафиксируйте его к основанию.
Зазор между кронштейном и брусом необходимо герметизировать силиконовым герметиком.
